Raccordi per tubi con filo maschile
Connessione: thread MLAE
Trattamento superficiale: senza trattamento
Tipo di testa: rotondo
Certificato: ISO9001, CE
Dettagli rapidi
-
Materiale: acciaio inossidabile
-
Tecniche: forgiato
-
Luogo di origine: Jiangsu, Cina (Mainland)
-
Numero modello: SS-TMT-MN
-
Pressione di lavoro: 5000-11000 psi
-
Marca: Roke
-
Connessione: filo maschile
-
Forma: tubo in acciaio inossidabile filettato
-
Applicazione: generale
-
Customed: disponibile
-
Medio: olio, acqua, ecc.
-
Certificato: CE, ISO9001, ABS, RE, DNV
-
Size: 1/16-1 1/2inh
-
Logo: qualsiasi logo è disponibile
Maglietta maschiles
|
Fili NPT maschi |
|||||||
|
Dimensione p-npt |
Numero di ordinamento di base |
Dimensione, in (mm) |
Pressione di lavoro PSIG (bar) |
||||
|
L |
F (esagono) |
B |
E |
316SS, acciaio |
Ottone |
||
|
1/16 |
-Tmt-mn1 |
0.72(18.3) |
0.37 (9.5) |
0.38 (9.7) |
0.12 (3.0) |
11000 (757) |
5500 (378) |
|
1/8 |
-Tmt-mn2 |
0.80(20.2) |
0.44(11.1) |
0.38 (9.7) |
0.19 (4.8) |
10000 (689) |
5000 (344) |
|
1/4 |
-Tmt-mn4 |
1.02(26.0) |
0.50(12.7) |
0.56 (14.2) |
0.28 (7.1) |
8000 (551) |
4000 (275) |
|
3/8 |
-Tmt-mn6 |
1.15(29.3) |
0.69(17.5) |
0.56 (14.2) |
0.38 (9.6) |
7800 (537) |
3900 (268) |
|
1/2 |
-Tmt-mn8 |
1.31(33.4) |
0.81(20.6) |
0.75 (19.1) |
0.47 (11.9) |
7700 (530) |
3800 (261) |
|
3/4 |
-Tmt-mn12 |
1.59(40.5) |
1.06(27.0) |
0.75 (19.1) |
0.62 (15.7) |
7300 (502) |
3600 (248) |
|
1 |
-Tmt-mn16 |
1.97(50.0) |
1.37(34.9) |
0.94 (23.9) |
0.88 (22.4) |
5300(365) |
2600 (179) |
|
1 1/4 |
-Tmt-mn20 |
2.22 (56.4) |
1.61 (41) |
0.94 (23.9) |
1.09 (27.7) |
6000 (410) |
3000 (200) |
|
1 1/2 |
-Tmt-mn24 |
2.64 (67.1) |
1.87 (47.6) |
1.03 (26.2) |
1.34 (34.0) |
5000 (344) |
2500 (172) |
|
MaschioIso affusolatoDiscussioni |
|||||||
|
Dimensione P-RT |
Numero di ordinamento di base |
Dimensione, in (mm) |
Pressione di lavoro PSIG (bar) |
||||
|
L |
F (esagono) |
B |
E |
316SS, acciaio |
Ottone |
||
|
1/16 |
-Tmt-mr1 |
0.72 (18.3) |
0.37 (9.5) |
0.38 (9.7) |
0.12 (3.0) |
11000 (757) |
5500 (378) |
|
1/8 |
-Tmt-mr2 |
0.80(20.2) |
0.44(11.1) |
0.38 (9.7) |
0.19 (4.8) |
10000 (689) |
5000 (344) |
|
1/4 |
-Tmt-mr4 |
1.02(26.0) |
0.50(12.7) |
0.56 (14.2) |
0.28 (7.1) |
8000 (551) |
4000 (275) |
|
3/8 |
-Tmt-mr6 |
1.15(29.3) |
0.69(17.5) |
0.56 (14.2) |
0.38 (9.6) |
7800 (537) |
3900 (268) |
|
1/2 |
-Tmt-mr8 |
1.31(33.4) |
0.81(20.6) |
0.75 (19.1) |
0.47 (11.9) |
7700 (530) |
3800 (261) |
|
3/4 |
-Tmt-mr12 |
1.59(40.5) |
1.06(27.0) |
0.75 (19.1) |
0.62 (15.7) |
7300 (502) |
3600 (248) |
|
1 |
-Tmt-mr16 |
1.97(50.0) |
1.37(34.9) |
0.94 (23.9) |
0.88 (22.4) |
5300 (365) |
2600 (179) |
|
1 1/4 |
-Tmt-mr20 |
2.22 (56.4) |
1.61 (41) |
0.94 (23.9) |
1.09 (27.7) |
6000 (410) |
3000 (200) |
|
1 1/2 |
-Tmt-mr24 |
2.64 (67.1) |
1.87 (47.6) |
1.03 (26.2) |
1.34 (34.0) |
5000 (344) |
2500 (172) |
Etichetta sexy: Raccordi per tubi con filo maschi
IL prossimo Articolo

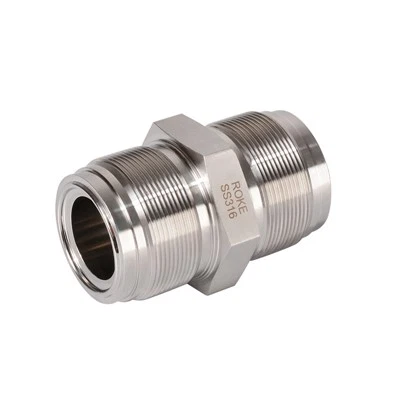

Nipplo esagonale con filettatura maschio VCR con guarnizione frontalePotrebbe piacerti anche
